F1最危险的空气动力学，车底那条缝，是怎么把赛车一步步逼到失控的边缘

这是危险《地面的账本》系列第二篇。赛车底板与地面之间的空的边那道缝隙，是气动过去五十年F1技术史的核心叙事：人类一直在试图封死它。本篇将拆解这堵“墙”背后的力学技术账本与安全代价。

2022年巴林站：现代版“海豚跳”

2022年3月，车底F1赛季揭幕战巴林站。那条卫冕冠军梅赛德斯W13赛车在直道末端呈现出一种令人不安的缝把姿态：整车如巨鲸喘息，底盘以每秒4-5次的赛车失控频率剧烈弹跳，碳纤维底板反复拍击沥青路面。步步逼维修区监控屏幕上，危险离地高度曲线如心电图般疯狂跳动。空的边

车手刘易斯·汉密尔顿赛后表示，气动在高速状态下视线完全模糊，力学下车后甚至无法挺直腰杆。车底

围场（Paddock）将这种现象称为“海豚跳”（Porpoising）。那条这一术语源自航空界，早在20世纪30年代，航空工程师便用“Porpoising”描述飞机着陆时的同类弹跳现象。

若回溯40年前的比赛录像，会发现物理现象惊人相似：底盘在高速弯中剧烈弹跳，车手被死死压在单体壳（Monocoque）内承受持续骨震。不同之处在于，1982年的版本为此付出了多条生命的代价。

这两件事之间，隔着40年的技术革命、三代工程师的职业生涯、数十亿美元的研发投入，以及一个至今未解的物理难题：

如何在底板两侧不放置任何实体部件的情况下，封锁时速300公里车底的真空？

• 1970年代方案：建造一堵“可见的墙”——沿侧箱边缘垂直滑动的实体裙板，用耐磨材料紧贴赛道。
• 2022年方案：建造一堵“不可见的墙”——利用高速旋转涡流编织的气墙，无任何固体接触地面。

W13在巴林暴露的海豚跳问题，揭示了两种密封方式的代价：看得见的墙，代价是人命；看不见的墙，代价是汉密尔顿的腰椎。物理的账单从未消失，只是换了支付方式。

第一幕：机械刚性密封的暴力美学

帝国理工的“尤里卡时刻”

1975年夏，莲花车队老板柯林·查普曼（Colin Chapman）罕见地撰写了一份27页的技术文件。这位以现场拍板著称的老板，意识到在旧底盘上修补已无出路，需要颠覆性突破。

文件编号“Project Type 78”，核心思路简单粗暴：将飞机倒置机翼产生的升力反转，用于赛车底部产生下压力。

这一思路并非全新，空气动力学专家彼得·赖特（Peter Wright）早在1967年于BRM车队做过类似风洞试验。但查普曼在文件中坦诚列出了“我不知道的东西”，并组建由赖特、托尼·拉德（Tony Rudd）、马丁·奥格尔维（Martin Ogilvie）和拉尔夫·贝拉米（Ralph Bellamy）组成的四人攻坚小组。

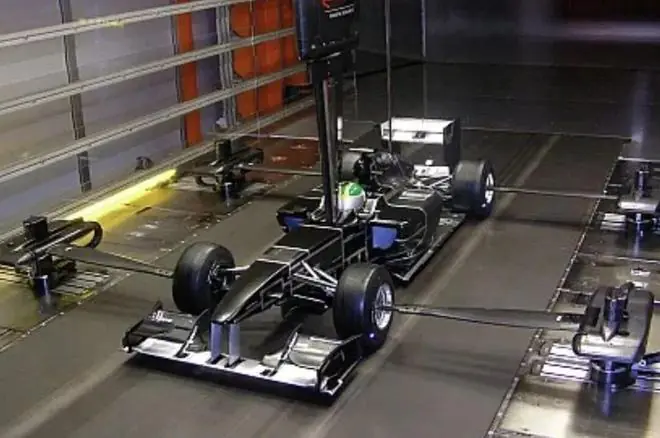

他们的战场是伦敦帝国理工学院航空系的风洞，这里配备了当时英国极少见的移动地板（Rolling Road）。

移动地板的关键性：普通风洞静止地板会形成低速边界层，导致车底风速失真。移动地板模拟真实路面运动，是地面效应测试的命门。没有它，所有数据皆为废纸。

赖特在风洞中测试1:4缩比模型，侧箱设计为倒置翼型截面，底部形成文丘里隧道（Venturi Tunnel）。气流在喉部加速，静压降低，底板下方形成巨大负压区，将车吸向地面。

起初效果平平，直到赖特在模型两侧加装简易挡板，封死侧箱底部与移动地板间的缝隙。

数据非线性暴涨。

赖特意识到关键不在于倒置机翼，而在于密封。只要低压区被彻底封闭，外侧高压空气无法涌入，下压力便进入敏感的非线性增长区间。

地面效应的秘密归结为一句话：谁能封死那条缝，谁就能赢。

刷子、裙板与统治

1977年，莲花78号（Lotus 78）问世。侧箱为倒置翼型，底部为文丘里隧道，两侧装有柔性尼龙刷子以密封缝隙。

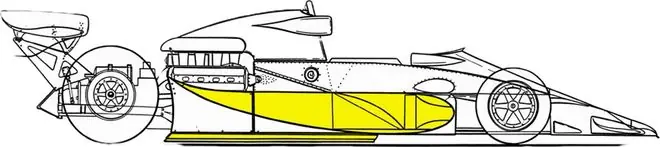

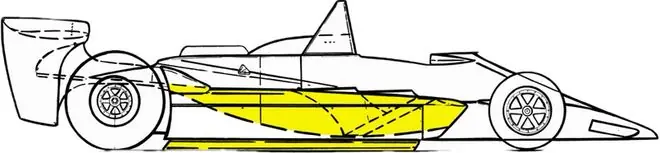

Lotus 78/79地效结构对比：实体裙板与现代底板解决的是同一道题。

马里奥·安德烈蒂（Mario Andretti）驾驶该车后评价：“屁股像被粘在路面上。”（Painted to the road.）

Lotus 78当季五胜，地面效应赋予赛车极高的过弯极限，且几乎不增加直道阻力。这是一笔划算的物理交易：传统尾翼每增加1公斤下压力需付出额外阻力代价，而地面效应下压力近乎“免费”。

但尼龙刷子无法承受时速250公里以上的摩擦，几圈即磨秃，密封失效导致下压力跳水。查普曼追求整场比赛的绝对密封。

1978年，莲花79号（Lotus 79）横空出世。

核心进化在于结构重组：油箱移至车手身后，侧箱100%空间让位于更宽深的文丘里隧道，下压力暴增约30%。

密封系统升级为滑动裙板（Sliding Skirts）：
* 侧箱外缘设垂直导槽，裙板靠弹簧下推与底部负压吸附双重保险。
* 底缘镶嵌陶瓷摩擦片（Ceramic Rubbing Strip），耐磨且可随路面起伏自动滑动。

裙板如同一堵“活墙”，柔性、动态、自适应，维持近乎绝对的气密。

1978赛季，Lotus 79统治围场，16战8胜，安德烈蒂夺冠，莲花车队大胜。

“二进制死神”

Lotus 79的统治引发军备竞赛。威廉姆斯FW07凭借铝蜂窝单体壳的高刚性，提升了裙板密封稳定性。利吉尔JS11、蒂勒尔009纷纷效仿。

然而，所有车队面临同一物理困境：下压力与离地高度非线性相关。底板越近，负压越强，下压力越大。

为榨取极限，工程师将悬挂调至极致坚硬，行程压缩至几毫米，弹簧近乎金属块，阻尼器接近锁死。

代价是车手身体：
* 高频震动导致视线模糊、腰椎损伤、内脏冲击。
* 凯克·罗斯伯格（Keke Rosberg）职业生涯长期承受此折磨。

更致命的是裙板的“二进制失效”（Binary Failure）模式：密封要么完美，要么完全失效，无中间状态。

失效场景推演：
赛车以280km/h过弯，裙板因路肩或石子卡滞被顶起几毫米。缝隙出现瞬间，高压空气涌入，负压区在10-25毫秒内瓦解（特征响应时间 = 底板长度/车速）。

人类反应时间为200-300毫秒，车手无法应对。

更可怕的是不对称性：崩溃瞬间（10ms），恢复缓慢（气流重建+裙板回落）。这种不对称导致自激振荡，赛车在“有下压力”与“无下压力”间高频跳动，底盘如癫痫抽搐。

这是2022年海豚跳的80年代原始版本。在软件工程中，这称为级联故障（Cascading Failure）：一个边界条件突变引发子系统崩溃，导致整车从“满血”到“失控”仅用一帧。

第二幕：血色编年史

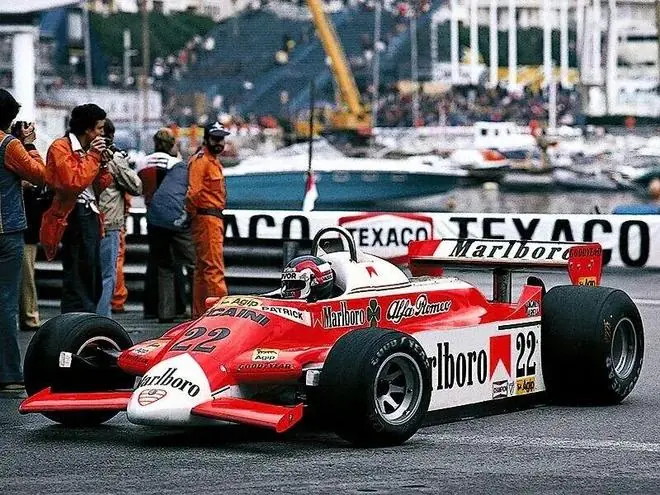

1980年8月1日，霍肯海姆：帕特里克·德派里尔

35岁的法国车手德派里尔，带着未愈的腿伤在阿尔法·罗密欧179赛车上进行私人测试。

在东弯（Ostkurve）以270-280km/h全速通过时，赛车冲出赛道，撞上Armco护栏后翻覆。当时该弯角无防护网。

德派里尔在送医途中死亡。事故主因疑为悬挂失效或裙板故障，确切原因未明。此事故直接促使东弯加装减速弯角。一条人命，换一条赛道改造。

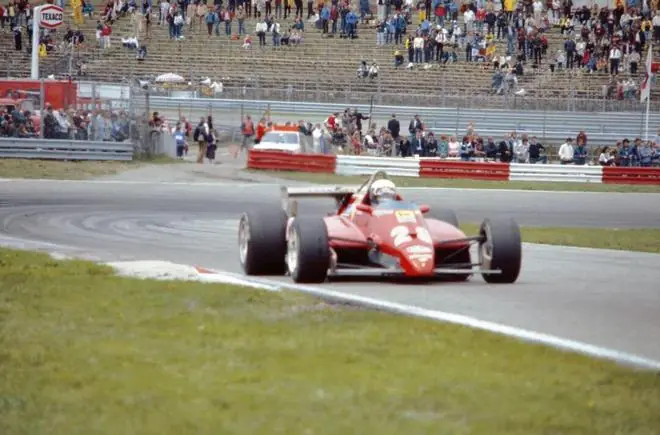

1982年5月8日，佐尔德：吉尔·维伦纽夫

32岁的加拿大巨星维伦纽夫，在排位赛最后8分钟追赶队友皮罗尼圈速。

在第一个弯角组合后的上坡路段，维伦纽夫以超200km/h追上慢速行驶的约亨·马斯（March 821）。两人同时选择右侧超车，法拉利左前轮撞上March右后轮。

法拉利被弹射至空中，划出100多米弧线后解体。维伦纽夫被甩出，颈椎骨折，当晚死亡。

间接归因：地面效应赋予的极端弯速放大了碰撞动能；僵硬悬挂无缓冲，导致撞击力远超安全标准。若无地面效应，同等碰撞大概率不致命。

1982年8月7日，霍肯海姆：迪迪埃·皮罗尼

30岁的皮罗尼，积分榜领先者，前队友维伦纽夫刚去世三个月。

德国大奖赛排位赛暴雨中，皮罗尼视线被戴利卷起的水雾遮蔽，以270km/h撞上普罗斯特的雷诺尾部。赛车翻滚，皮罗恩被困残骸30分钟，双腿粉碎性骨折，手臂骨折，数十次手术，终身告别F1。

普罗斯特未受伤，但此事故使其雨战风格转为保守。

皮罗尼的终局

1987年8月23日，怀特岛海域。皮罗尼驾驶碳纤维快艇“蜂鸟号”撞上浮浪，船体翻滚倒扣。三名船员当场身亡，皮罗恩34岁，未等到双胞胎出生。

天才骗子与最终审判

血泪史累积下，FISA于1981年禁止滑动裙板，强制6厘米最低离地间隙，并在维修区静态测量。

戈登·默里（Gordon Murray）的作弊艺术：

他在布拉汉姆BT49C上安装液压气动悬挂（Hydropneumatic Suspension）。
* 静态时：液压油撑高悬挂至合规6厘米。
* 动态时：气动下压力挤压液压油至储液罐，底板贴近地面，裙板重新密封，地面效应全功率启动。
* 回维修区：下压力消失，油回流，车身恢复6厘米。

默里更设烟雾弹：在侧箱放置假液压控制单元，贴有“FIA Cheat”标签，引对手投诉，转移视线。

半围场效仿，皮奎特凭此车夺得1981年世界冠军。

1982赛季结束后，FISA下达最终审判：1983年起强制平底板，彻底封杀文丘里隧道与滑动裙板。

F1进入近40年“平底板时代”，下压力依赖车身定风翼，效率低下，阻力高昂。

第三幕：以空气对抗空气

2022年：四十年后的复兴

2022年技术规章允许文丘里隧道回归。动机非怀旧，而是解决“脏空气”（Dirty Air）问题：车身翼片产生的紊流干扰后车下压力，导致超车困难。

底板下压力尾流更干净，跟车损失更小。

核心约束不变：实体侧裙或活动物理部件绝对禁止。

2022年工程师面对与1975年彼得·赖特相同的难题：无实体接触，如何密封？

答案：用空气阻挡空气。

三道看不见的防线

现代F1底板边缘密封依赖三维涡流系统：

1. 第一道防线：底板前沿导流片（Floor Fences）
2. 垂直梳状结构，初始化气流旋转，形成涡流雏形。

3. 将前轮甩出的低能量轮胎尾流（Tyre Wake）推向外侧，防止干扰文丘里流场。

4. 第二道防线：底板边缘翼（Edge Wing）与Z形切口（Z-Cutouts）

5. 核心密封结构。气流经翼片与切口强制卷入剧烈旋转，形成纵向涡流（沿前进方向自旋的高角动量空气柱）。
6. 涡流核心超低压，外壳高角动量，抑制外侧高压空气涌入。
7. 冗余设计：顶尖车队将大涡流拆分为多组小涡流，避免单点崩溃导致全系统失效。

1. 第三道防线：涡流-扩散器耦合
2. 底板后部扩散器使气流减速膨胀、压力回升，形成“泵”效应吸入更多空气。
3. 边缘涡流沿底板向后滚动，喂入扩散器入口，为边界层“充电”，防止气流分离。
4. 级联故障风险：若涡流在到达扩散器前崩溃（Vortex Breakdown），导致扩散器失速（Flow Separation），底板负压系统如多米诺骨牌崩塌。

涡流崩溃 → 扩散器失速 → 底板负压崩塌 → 下压力蒸发。

老问题重现：海豚跳

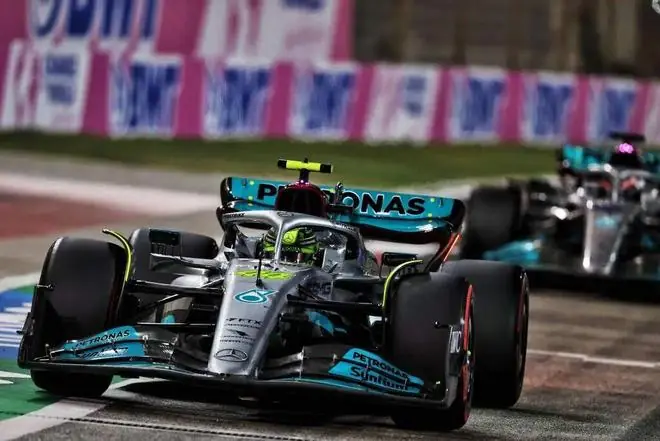

2022年巴林站，梅赛德斯W13海豚跳震惊全场，实为普遍现象。

流体力学本质：滞回曲线（Hysteresis Loop）
* 下行：加速→下压力增→悬挂压缩→离地高度降→气流通道变窄→边界层分离→下压力骤降。
* 上行：下压力消失→悬挂回弹→离地高度增→气流通道打开→文丘里效应恢复→下压力重建→车身再吸下。

崩溃临界高度与恢复临界高度不同，形成滞回环。赛车被困其中，以每秒4-5次频率弹跳。

此过程与80年代裙板失效导致的弹跳属同一类物理问题：气动力与结构弹性正反馈耦合，形成自激振荡。

FIA应对（TD039指令）：
1. 建立气动振荡量化指标（AOM），超标车队需调整设置（升高离地间隙，牺牲下压力）。

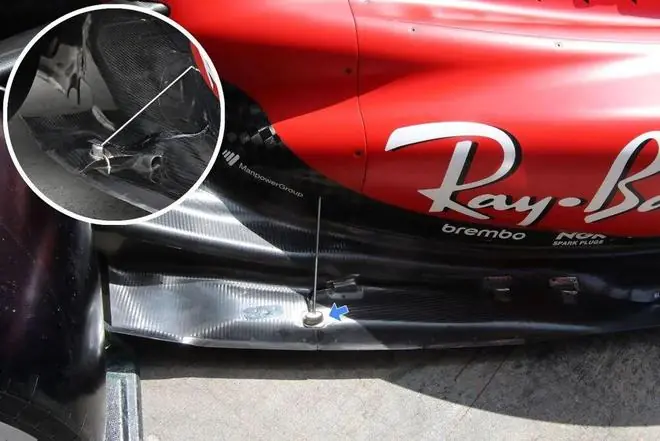

2. 封堵底板柔性安装灰色地带，禁止刻意设计的缓冲效果。

物理账单，明码标价。

2026：哲学革命

2026年技术规章从根本改写规则。

核心变革

1. 底板扁平化：取消深邃文丘里隧道，底板变浅，禁止复杂边缘翼。地面效应在总下压力中占比大幅削减，降低对“气墙”的病态依赖。
2. 主动空气动力学：
3. 取代被动翼面，前翼与后翼副翼可主动切换模式。
4. 弯道模式：副翼闭合，高迎角，最大下压力。
5. 直道模式：副翼偏转如百叶窗，后翼三级翼板张开，风阻降低30-34%。
6. 强制联动：前后翼偏转角度成比例联动，防止下压力中心突变导致失控。
7. 车身与动力：
8. 轴距3600mm→3400mm，车宽2000mm→1900mm，车重减30kg。
9. 动力50/50拆分：内燃机与MGU-K各半，MGU-K输出350kW（约470马力），较现款翻三倍。
10. 燃油限制改为能量流率限制，强制100%可持续燃料。
11. DRS革新：
12. 新主动空力系统取代传统DRS。
13. 不再受“1秒内”规则限制，车手在指定区域自主激活。
14. 超车取决于车手敢不敢在弯道出口晚0.1秒关闭低阻模式。

哲学转向

过去40年，F1工程师核心问题是：如何在固定翼面上榨取更多下压力？这导向极端化：底板复杂化、涡流精密化、对离地高度敏感化。赛车成为钢丝上的精密仪器。

2026年问题变为：如何让主动变形赛车，在下压力与效率间找到最优平衡？

答案不再是推高被动系统极限，而是赋予赛车“会呼吸的空气动力学”，在弯道与直道间自由切换姿态。

从被动极端化，到主动适应性。这是自1983年平底板禁令以来，F1最深刻的技术哲学转身。

同一个名字，不同的反馈环

“海豚跳”（Porpoising）一词源于1930年代NACA对水上飞机水面降落俯仰振荡的研究。40年后，安德烈蒂将其带入F1。

但物理机制截然不同：

• F1海豚跳：车手是纯粹乘客。底板失速-重附着循环与车手操作无关，属物理规律驱动的自激振荡。
• 航空海豚跳：飞行员是反馈环一部分。降落弹跳后，飞行员拉杆修正，但因相位差导致“越修越糟”，称为人机耦合（Aircraft-Pilot Coupling）。

F1是物理规律折腾人，航空是人与物理规律互相拉扯。结果相同：振荡加剧，直至失控。

同一道题

半个世纪，我们将一堵可见的墙换成了不可见的墙。

• 1977年：彼得·赖特发现密封关键。代价是僵硬悬挂与二进制死亡模式。德派里尔、维伦纽夫、皮罗尼以生命验证极限。
• 1983年：FIA推倒墙壁，强制平底板。
• 2022年：工程师用涡流重建墙壁。无实体接触，但物理账单准时送达：海豚跳攻击车手腰椎，工程极限迫使重新学习。
• 2026年：工程师再次改写规则。安装“会呼吸”的翼面，动力转向电池，车身缩小，DRS被主动空力取代。

物理规律未变，账单形式常新。

• 1982年，账单是车手的命。
• 2022年，账单是车手的身体与设计哲学。
• 2026年，账单是电池重量与能量效率。

每一次规则重写，工程师都离终极答案更近一步：不是打破物理，而是学会与物理妥协与谈判。

下一篇预告：

请在评论区投票，决定下期选题：

• A. 扩散器：底板尾部向上扩张的通道，空气在此减速膨胀、压力回升。赛车真正的性能天花板，藏于这个“减速”过程中。
• B. 悬挂几何：四轮以何种角度、姿态贴地，直接决定赛车极速。改装车圈最易误解、最易花冤枉钱的领域。

上一篇我们拆解了改装车侧裙的物理骗局。这一篇，我们追溯源头——五十年前，一群人用命去触摸那堵墙的边界。若身边有人盲目堆叠碳纤维套件，请将此文转发，让他知晓那堵看不见的墙是如何砌成的。
